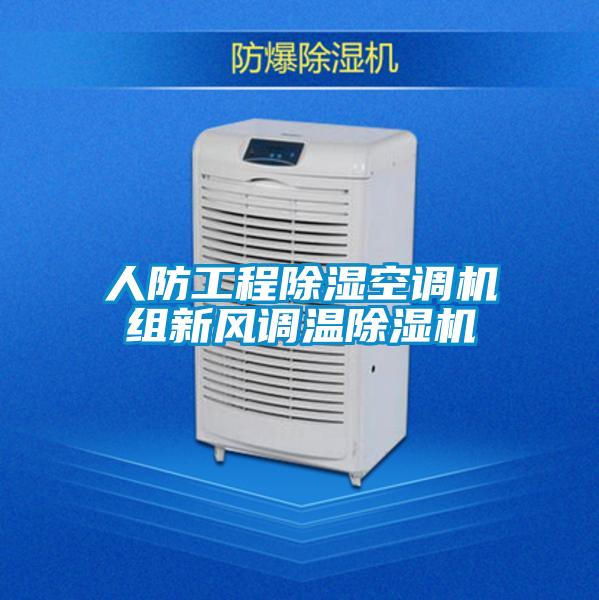

人防工程除濕空調機組新風調溫除濕機

　　《人防工程除濕空調機組新風調溫除濕機》由會員分享，可在線閱讀，更多相關《人防工程除濕空調機組新風調溫除濕機（19頁珍藏版）》請?jiān)谌巳宋膸?kù)網上搜索。

　　1、撰稿人：就職-杭州松幸環境技術科人民防空地下室設計規范目1總則12術語和符號2.1術語2.2符號3建筑3.1一般規定3.2早期核輻射的防護3.3主體設計3.4口部設計3.5輔助房間設計3.6內部裝修4結構4.1一般規定4.2核爆炸地面空氣沖擊波、土中壓縮波參數4.3荷載及荷載組合4.4結構動力計算4.5常用結構等效靜荷載標準值4.6內力分析和截面設計4.7構造規定4.8臨戰加固4.9消波系統5采暖、通風與空氣調節5.1一般規定5.2防護通風錄5.3自然通風和機械通風5.4空氣調節5.5采暖5.6柴油發電站和蓄電池室的通風6給

　　2、水、排水6.1給水6.2排水6.3洗消6.4柴油發電站的給排水及供油7供電、照明7.1一般規定7.2電源7.3電力線路及敷設7.4電力、照明7.5接地7.6柴油發電站附錄A常用結構構件對稱型基本自振圓頻率計算附錄B懸板活門參數附錄C無梁樓蓋設計要點附錄D鋼筋混凝土反梁設計要點附錄E淺埋防空地下室圍護結構傳熱量計算附錄F深埋防空地下室圍護結構傳熱量計算附錄G本規范用詞說明總則1.0.1為在人民防空地下室（以下簡稱防空地下室）設計中正確貫徹“長期堅持、平戰結合、全面規劃、重點建設”的建設方針，使設計符合戰時及平時的要求，制定本規范。1.0.2本規范適用于新建或改建的4級、4

　　3、B級、5級和6級的各類防空地下室設計。1.0.3防空地下室設計應符合人防建設與城市建設相結合的原則。在平面布置、結構選型、通風防潮、采光照明和給水排水等方面，應采取使其充分發揮戰備效益、社會效益和經濟效益的相應措施。1.0.4防空地下室設計除應執行本規范外，尚應遵守國家現行有關標準和規范的規定。術語和符號術語2.1.1平時peacetime和平時期的簡稱。國家或地區既無戰爭又無明顯戰爭威協的時期。2.1.2戰時wartime戰爭時期的簡稱。國家或地區自開始轉入戰爭狀態直至戰爭結束的時期。2.1.3臨戰時imminenceofwar臨戰時期的簡稱。國家或地區自明確進入戰前準備狀態直至戰

　　4、爭開始之前的時期。2.1.4沖擊波shockwave空氣沖擊波的簡稱。核爆炸在空氣中形成的具有空氣參數強間斷面的縱波。2.1.5沖擊波超壓positivepressureofshockwave沖擊波壓縮區內超過周圍大氣壓的壓力值。2.1.6地面超壓surfacepositivepressure防空地下室室外地面的沖擊波超壓峰值。2.1.7土中壓縮波compressivewaveinsoil核爆炸作用下，在土中傳播并使其受到壓縮的波。2.1.8核爆動荷載dynamicloadofnuclearblast核爆炸產生的沖擊波和土中壓縮波對防空地下室結構形成的動荷

　　5、載。2.1.9主體mainpart防空地下室中，能滿足戰時防護及其主要功能要求的部分。如有防毒要求的防空地下室中的最后一道密閉門以內部分。2.1.10清潔區（密閉區）airtightspace防空地下室中能滿足防毒要求的區域。2.1.11染毒區（非密閉區）airtightlessspace防空地下室中能抵御預定的核爆動荷載作用，但允許染毒的區域。2.1.12防護單元protectiveunit在防空地下室中，其防護設施和內部設備均能自成體系的使用空間。2.1.13抗爆單元anti-bombunit在防空地下室中，用抗爆隔墻分隔的使用空間。2.1.14人防圍護結構surroundi

　　6、ngstructureforcivilairdefence防空地下室中承受沖擊波或土中壓縮波直接作用的頂板、墻體和底板的總稱。2.1.15臨空墻blastproofpartitionwall防空地下室中一側直接受核爆沖擊波作用，另一側不接觸巖、土的墻體。2.1.16口部gateway指防空地下室主體與地表面的連接部分。包括出入口防護密閉門以外的通道、豎井、擴散室、密閉通道、防毒通道、洗消間（簡易洗消間）、除塵室、濾毒室等。2.1.17主要出入口mainentrance戰時空襲以后，人員或車輛進出較有保障，且使用較為方便的出入口。2.1.18防護密閉門airtightb

　　7、lastdoor既能阻擋沖擊波又能阻擋毒劑進入的門。2.1.19密閉門airtightdoor用來阻擋毒劑進入的門。2.1.20消波設施attenuatingshockwaveequipment設在進風口、排風口、排煙口用來削弱沖擊波壓力的防護設施。消波設施包括，沖擊波到來時即能自動關閉的防爆波活門和利用空間擴散作用削弱沖擊波壓力的擴散室或擴散箱等。2.1.21濾毒室gas-filteringroom裝有通風濾毒設備的專用房間。2.1.22密閉通道airtightpassage由防護密閉門與密閉門之間或兩道密閉門之間所構成的，并僅依靠密閉隔絕作用阻擋毒劑侵入室內的密閉空間

　　8、。在室外染毒情況下，不允許人員出入的通道。2.1.23防毒通道air-lock由防護密閉門與密閉門之間或兩道密閉門之間所構成的，具有通風換氣條件，依靠超壓排風阻擋毒劑侵入室內的空間。在室外染毒情況下，允許人員出入的通道。2.1.24洗消間decontaminationroom戰時專供染毒人員通過并清除有害物的房間。通常由脫衣室、淋浴室和檢查穿衣室組成。2.1.25簡易洗消間simpledecontaminationroom供染毒人員清除局部皮膚上有害物的房間。2.1.26口部建筑gatewaybuilding在防空地下室室外出入口通道敞開段上方建造的地面建筑物。2.1.27防倒

　　9、塌棚架collapse-proofshed設置在出入口敞開段上方，用于防止口部堵塞的棚架。棚架能在預定的沖擊波和地面建筑物倒塌荷載作用下不致坍塌。2.1.28人防有效面積effectivefloorareaforcivilairdefence能供人員、設備使用的面積。其值為防空地下室建筑面積與結構面積之差。2.1.29掩蔽面積shelteringarea供人員掩蔽使用的有效面積。其值為在防空地下室的有效面積中扣除下列各部分面積后的面積：口部房間、通道面積；通風、給排水、供電等專業設備房間面積；廁所、盥洗室面積。.2符號P核爆炸地面沖擊波超壓；Pm核爆炸地面沖擊波最大超壓；

　　10、Ph土中深處壓縮波的最大壓力；c核爆炸地面沖擊波作用在結構上的動荷載；e結構構件的均布等效靜荷載；qi平板門門扇傳給門框墻的壓力；t地面沖擊波正壓作用時間；toh土中壓縮波升壓時間；1地面沖擊波按切線簡化的等效正壓作用時間；2地面沖擊波按等沖量簡化的等效正壓作用時間；V0土的起始?jí)毫Σㄋ?；v1土的峰值壓力波速；土的應變恢復比；波速比；K土中壓縮波作用于結構頂板的綜合反射系數；核爆動荷載作用下土的側壓系數；核爆動荷載作用下整體基礎的底壓系數；Kd結構構件的動力系數；結構構件的允許延性比；核爆動荷載作用下材料強度綜合調整系數；1飽和土的含氣量。摘要：本文結合筆者多年實

　　11、際工程經驗，結合我國部分城市人防工程的濕度環境調查結果，對人防工程潮濕的原因進行了研究，在此基礎上探討了人防工程除濕通風的方法，指出改善地下人防工程內部濕度環境關鍵在于要合理計算濕負荷并采取科學的防潮除濕措施。關鍵詞：人防工程；除濕；通風近年來，隨著我國城市經濟的迅速發展，越來越多的人防工程被居民使用。人防工程是一個封閉的地下空間，正因?yàn)榈叵鹿こ痰牟粩喟l(fā)展，人們對地下工程的內部環境質量提出了越來越高的要求。但是，人防工程由于受到土壤(或巖石）的保衛，通風率低，空間封閉，容易造成照度不足、噪音過大、空氣不新鮮和潮濕等問題，這其中對人防工程影響最大的莫過于是潮濕和通風問題，由此可見，人防工程健康安

　　12、全環境的重要保障技術措施就是“除濕通風”。一、人防工程的濕度環境及通風系統存在的問題(一)人防工程的濕度環境一般來說，如果人防工程中空氣環境的相對濕度大于75%，那么就可以判定該人防工程環境比較潮濕。在每年的雨季，外部空氣比較潮濕，會在土壤與建筑物接觸的墻壁上形成水滴，大大提高了地下空氣的相對濕度，使人感到不舒服，有悶熱感，導致人體散熱困難。此外濕度過大同樣也為各類霉菌提供了優良的生長環境，進而造成物品發霉腐爛、木器變形、金屬銹蝕，嚴重影響了設備的正常使用。研究表明，不論在哪個氣候帶，人防工程都擁有較大的相對濕度，特別是進入夏季之后，幾乎整個季節都處于潮濕狀態。為了對地下空間的濕度環境進行改善

　　13、，需要采取維護管理，通風空調，土建施工，結構設計和規劃設計等多方面的技術措施，加大除濕力度，減少潮濕空氣的進入，顯著降低工程內部的空氣濕度。對地下潮濕的原因進行分析，對除濕設備的濕負荷進行精確計算是實現對地下空間濕度環境進行有效控制的保障。(二)人防工程的通風系統存在的問題由于人防工程的通風系統專業性較強，但工期卻比較緊張，造成在通風系統的設計和管理方面存在諸多問題。第一，通風量的設計不合理。在通風設計中，有些設計人員過于強調節能，為了降低人防工程的工程造價，連人民防空工程設計規范規定的最低通風量標準都達不到，造成人防工程的新風量不足，工程內有害氣體和污染物嚴重超標，二氧化碳和二氧化硫在空氣中

　　14、的含量升高，空氣質量鑒定為輕度污染，使工程內的人員產生頭痛、胸悶、惡心等不適感，嚴重影響了工作效率。個別人防工程雖然采取了正確的新風量設計，但由于選擇的防爆波活門不匹配，導致進風段風速太大，同樣造成新風量不足。第二，熱濕負荷的計算不科學。個別人防工程沒有嚴格按照人民防空工程設計規范的規定進行熱濕負荷的計算，隨意性比較大，沒有以室外通風空調的參數為依據確定除濕量、進風量和排水量，致使所選用的通風空調無法滿足人防工程的需要。夏季時人防工程內的溫度偏低，相對溫度偏大，甚至有的墻面出現結露現象，這種低溫潮濕的環境對人們的身心健康害處極大，更是大大降低了人們的工作效率。第三，氣流組織不科學。個別人防工程

　　15、為了節約成本而不注重系統的布置。例如，某人防工程的結構是鋼筋混凝土，南北長22.5米，東西長55米，柱網間距為7.3米，只是布置了兩道沿墻的送風管，間隔為3.4米，風口為單層百葉，導致廢氣排不出去，送風不均勻，氣流組織非常不合理。開題報告二、人防工程的除濕措施人防工程中主要采用采暖通風除濕，壓縮除濕，吸濕劑除濕和冷卻除濕等方法進行除濕。根據工程的具體情況，可以采用不同的除濕方式。(一)采暖通風除濕法通過加熱使室內空氣升溫，隨著空氣溫度的升高，空氣的相對濕度會降低，同時采用機械通風或自然通風送入室外空氣，以相對濕度較低的室外空氣置換相對濕度較高的室內空氣。顯然，如果氣候條件掌握較好，選用自然通

　　16、風除了有除濕的效果外還能起到節約能源的作用。(二)冷卻除濕法使用冷卻除濕設備如淋水式空氣冷卻器、表面式空氣冷卻器等對室內空氣進行處理，可以將室內空氣的溫度下降到低于露點溫度，進而將凝結在冷卻器表面的水分排走。這樣就能保證從冷卻器出來的空氣比較干燥，這部分空氣可起到吸收人防工程室內濕氣的作用，如此循環反復，就能最終達到除濕的目的。由于該種除濕方法具有運行費用低、濕度下降快等優點，目前在人防工程中得到廣泛應用。(三)液體和固體吸濕劑除濕法（不適用，已經淘汰）固體吸濕劑內部含有許多直徑微小的毛細孔，其毛細管壁具有吸附水蒸氣分子的作用，它是一種多孔材料。吸附劑質量的優劣直接決定了該種除濕系統工作效果的

　　17、好壞。目前主要采用活性鈣和硅膠等作為固體吸附劑，一般用于小型工廠。液體吸濕劑實際上是一種濃縮的鹽溶液，如溴化鋰、氯化鋰和三甘醇等水溶液。處理空氣露點溫度低、減濕幅度大、能連續處理大量空氣是液體吸濕劑的主要優點。將被處理的空氣先冷卻到露點溫度，然后進行加熱調溫，這一處理可以用單一的減濕過程實現。這樣做有利于避免熱量和冷量相互抵消造成的能量浪費。與冷凍除濕相比，該種方法具有維修方便，故障少和運行費用低等優點，但相應的吸濕劑再生設備是必不可少的。(四)壓縮除濕壓縮除濕的原理是通過壓縮、冷卻潮濕空氣，分離出水分，進而減少空氣含濕量。由于空氣被壓縮導致了空氣溫度上升，因此經常將冷卻除濕和壓縮除濕配合使用

　　18、。對于既需要去濕(濕熱較大），又需要降溫的場合，采用常規空調機除濕比較適合；對于需要除濕但不存在特殊溫度要求的應用場合，需采用專用除濕機；而調溫除濕機則適用于對濕度和溫度都有要求的場合，如人防工程和其他各種地下工程。與冷卻除濕方法相比，壓縮除濕功耗較大，不經濟。因此，只有在不便于使用冷卻除濕而又有壓縮工程時才可利用該法獲得干燥空氣。三、人防工程的通風措施(一)提高新風質量加大通風量對于改善人防工程的內部環境是有利的，但這同時也是空氣處理設備的負荷增大了，提高了工程成本。因此，對新風量進行合理控制是非常有必要的。此外，應該采取有效措施解決空氣污染問題。如加大排風口和進風口之間的距離，使其不少于1

　　19、0米；最高將進風口置于比較潔凈的地方，盡量靠近綠化帶，高度以2.5米為宜。要根據實際情況對空氣過濾器進行合理選擇，保證高效過濾。(二)嚴格按照設計要求計算熱濕負荷合理確定工程內外濕度和溫度的計算參數，對工程內的熱濕負荷進行精確計算，包括壁面散濕散熱、自然水面的散濕、人員散熱散濕和電氣設備散熱、新風帶進的熱和濕等。此外還要對通風系統的阻力和熱濕比進行計算，以熱濕負荷和系統阻力為依據選用設備。設計人員對通風設備的選擇英國要嚴格計算，并對結果進行復核，確保準確無誤，而不能只憑感覺。(三)重視通風系統布置對于大型人防工程來說，應該重點考慮如何均勻地對送回風口進行布置，一般為上送下回或者上送上回，盡可能

　　20、避免側送側回的方式。采用直片式散流器作為送回風口，保證氣流射角小于40度，確保新進氣流能直達人員活動區域。四、結論總而言之，人防工程的潮濕是一個普遍存在的問題。其除濕通風應該以預防為主，按專業技術要求針對具體的潮濕和通風原因進行處理，并根據氣候特點和工程特點采用合適的除濕和通風方法，保證地下空間符合濕度和溫度標準，創造一個舒適、健康、安全和節能的地下人防空間內部環境。（二）工程概述客戶要求說明:項目地點：湖南長沙。使用場所：人防。客戶要求：（三）設計思路：為滿足工廠工藝對溫濕的的要求，且實現最大節能運行，基本設計思路有如下：采用我公司新風除濕機組即可實現以上之要求。現系統處理風量比較大，需采用

　　21、送風管道系統，將經新風除濕機組處理前后的空氣均勻送至車間各區域，以達溫濕度場均勻，溫濕度參數適合之要求。（五）性能計算及工藝設計及設備流程圖：以SDG-1000X型管道新風除濕機組為例進行選型；其處理過程如下表：(夏季室外設計參數：溫度30度，相對濕度80%，冬季1度，95%)（六）機組參數表：性能型號SDG-40管道新風除濕機組除濕量40kg/h制冷量60kW風量m3/h機組余壓180Pa電源380V3P50HZ注：1除濕量為名義除濕量，除濕工況為溫度：33；相對濕度92%。2噪音測定：內機在機組前方1米，下方1米，主機在前方1米，背景噪音為24dB(A)的消音室，名義工況

　　22、運行機器圖片：室內（8）配件清單主要配置清單蒸發除濕器松幸杭州專注除濕設計控制器信捷PLC江蘇中外合資風機山東新風山東高效低噪離心式壓縮機日本日本渦旋壓縮機換熱器松幸杭州銅管套鋁翅片箱板松幸（靜電噴塑）杭州銅管河南金龍河南保溫材料世霸龍山東油分離器南京金典南京配件名稱品牌型號原產地備注制冷壓縮機日本日本干燥過濾器臺灣椰樹臺灣濾芯D48美國高壓球閥28美國高壓電磁閥9T7T美國膨脹閥TMR80美國壓力控制器上海奉申830上海壓力表臺灣椰樹D65臺灣冷媒浙江衢化R22浙江電氣施耐得法國產品概述：SD系列新風管道除濕機組；主要適用于濕荷變化較大除濕場所；該機組有

　　23、多種型號可供選擇，可廣泛應用于地下工程、電子廠房、制藥、印刷等場所；它具有節能高效、噪聲低、外形美觀維護方便等優點。機組采用全封閉壓縮機，配合高效翅片式換熱器及控制系統，確保機組節能高效，穩定運行。1.性能可靠，品質穩定：機組采DANFOSS、ALCO、SPORLAN等歐美品牌制冷系統自控組件，采用進口全密閉渦旋壓縮機，能耗比高且運行平穩可靠品質穩定，雙壓縮機型(15RT以上)制冷系統相互獨立，互為備份，可靠性高；控制器采用施耐德，OMRON等廠商電器組件，性能可靠；機組配置了高低壓、排氣溫度、風機、壓縮機過載繼電器等多重保護裝置，確保機組運轉安全。2.外形美觀，維護方便：機組采用專利防冷橋設

　　24、計，機組框架結構簡單精巧，外形端莊大方，與室內環境渾然一體；機組采用模塊化設計，及多種型式結構，機組分為整體式與分體式，充分適應不同安裝場所；對特殊場所（如煙草行業、泳池）蒸發器換熱銅管表層采用鍍鎳防腐處理，蒸發器護板采用高等級不銹鋼，機組內壁采用304不銹鋼襯板；可完全避免銅鋁電腐蝕以及弱酸弱咸對蒸發器的影響；以保證機組超久耐用！3.結構多樣，方便安裝：機組采用模塊化設計，及多種型式結構，機組分為整體式與分體式，充分適應不同安裝場所。4.節能高效，智能控制：采用高純度內螺紋銅管和親水性開窗百頁鋁鰭片蒸發器，傳熱系數較普通蒸發器提高30%；采用一線品牌PLC控制，其內置PID模擬量調節，適應

　　25、性強且控制精度高；PLC控制器內設故障診斷，能量控制，運行模式等多項自動控制功能，確保機組高效運行；機組可通過調制解調器或以太網模塊實現設備與計算機的聯機群控?？刂破鳡顟B(tài)顯示，參數修改及故障查詢均采用中文提示菜單，操作簡單方便。機組特點簡介：冷凝器采用新型高效換熱銅管，其效率高、回油好、抗凍能力強。從而保證機組穩定可靠，高效節能運行。翅片式蒸發器翅片式蒸發器選用高效換熱銅管串親水鋁箔，經機械脹管與N2氣體保護焊接而成，有效提高了換熱效率。熱力膨脹閥熱力膨脹閥為外平衡式膨脹閥，機組在出廠時膨脹閥已經過設定，一般不需要調整。如根據系統運行實際情況需要調整時，順時針旋轉調節桿，閥的過熱度增加，逆

　　26、時針旋轉調節桿，閥的過熱度減小。由于感溫包的熱慣性，導致閥的動作有一定的滯后，所以每次調整的時間間隔一般為1520分鐘。調整時要認真觀察系統運行狀況直到滿意為止。干燥過濾器液體管路上的安裝有干燥過濾器，過濾芯子由分子篩和活性氧化鋁組成，具有很強的水份干燥能力和酸吸附能力，能過濾大于40mm的微粒。確保系統安全可靠的運行。圍護結構面板厚分為30，50mm；外壁板為0.5mm的彩鋼板，內壁板為0.5mm的不銹鋼板或鍍鋅板，中間為高壓聚胺脂保溫板。（面板示意圖右）該板具有容量輕、強度高、絕熱、隔音、耐寒、防腐、不吸水等優良特性！機組采用鋁合金無冷橋框架；該框架且體結構簡單，漏風率小，重量輕，漏熱量小

　　27、等特點，鋁合金邊框條與壁板之間分層隔離消除表面結露現象，及有害換熱，提高保溫性能！使整機結構更為緊湊嚴密；性能更為高效！機組基礎底座為工字鋼，結構可靠，耐用，承載力大，可有效降低整機振動，降低機組噪聲！滿足整機對結構的要求！表冷器a)加工先進：表冷器由優質鋁箔和紫銅管組成。翅片采用雙翻邊正弦波紋蜂窩片。雙翻邊正弦波紋蜂窩片在保證具有較高的換熱系數的同時，具有較小的空氣阻力，減少了空氣中塵埃在翅片上的積聚和停留，在長期運行后表冷器仍具有較高的熱交換效率。采用意大利AMS公司設計制造的擴散式脹頭的拉脹工藝，有力地保證了二次翻邊的鋁翅片和銅管的緊密結合，減小了表冷器的傳熱熱阻，專用的擴散式脹頭由液壓

　　28、驅動，能根據額定的脹管力自動調節擴散半徑，從而避免了因脹頭磨損、紫銅管內部表面質量等因素而產生的脹管過盈量不一、厚薄不勻等現象。b)檢測完善：表冷器經2.4Mpa耐壓試驗，保持時間9min無滲漏。表冷器水箱連接有足夠空間和強度，表冷器進出水管采用無縫鋼管。大風量轉輪機組表冷器由多組并聯組成。表冷器翅片片距設計合理，濕工況下風量衰減小，清洗方便。斷面空氣流速應設計在2.5m/s水盤采用不銹鋼板制作，材質為1Cr18Ni9Ti。表冷器傳熱管道采用重力法盆計，無積水型現象，排水通暢，并在管道最低處設置排水閥。不銹鋼凝水盤置于支承導軌上，便于抽出。水盤粘貼發泡聚乙烯保溫材料，保證無二次冷凝水沉積。

　　29、所有表冷器均采用完全叉流設計。進水管和護板之間填充阻燃型橡膠保溫材料.在機組表冷段，設置有整體大水盤，表冷段內所有可能凝聚冷凝水的構件，完全置于水盤內，杜絕了冷凝水的外溢；凝集水盤設計有便于冷凝水匯集和排出的“V”型坡度，使冷凝水排放順暢；水盤材料采用1Cr18Ni9Ti不銹鋼，防止長期處于潮濕環境中的水盤發生銹蝕。水盤外層用PE作為保溫，防止水盤的二次結露。風機電機風機采用國內著名廠家專業為通風生產的高效低噪型風機；根據轉輪機組風量與靜壓值的要求，風機選型軟件選型可配一臺或多臺離心風機，風機為離心葉片前傾式、后傾式或機翼式，所有蝸殼及加固件均為鍍鋅鋼制成；風輪經過動，靜平衡實驗，風機由多根抗

　　30、靜電皮帶傳動，小風機的軸承為密封型，無須加油，風機傳動采用V型皮帶。電機為全封閉結構，以單速4級為標準，電源是380V/50HZ,安裝于與剛性結構相連的滑動軌道上，電機基座可調整，風機與電機定位于一個共同底座，并配有減振架，彈簧減振裝置設有消聲墊及調平螺栓，出風口與箱體采用柔性軟接頭連接，風機電機采用三相異步節能電機，配合使用；為客戶最大限度的降低初投資及運行成本。過濾器機組裝備的標準過濾器為AAF疊板式初效過濾器，過濾介質采用無紡布或熱粘合化纖濾料，過濾效率G4（8090計重效率）；再生進風采用鋁質濾網，此種鋁質濾網不但結構堅固、使用壽命長，并可反復清洗。機組在過濾器部位都裝備有容易打開的檢

　　31、修門，便于過濾器的檢查和更換；所有濾鋼都安裝在滑動槽上，便于拆卸?？刂葡到y(tǒng)機組配備了先進的可編程自動化控制器，文本顯示微電腦控制，它對機組的控制主要分為：制冷控制、除濕控制、對機組各部件的檢測及控制、故障報警、節能供冷控制、壓縮機或機組（群空情況下）轉輪以均衡運行時間的控制、局域群控和聯網監控等幾大類。時時監控環境溫度、濕度、潔凈度等關鍵參數和重要部件，監控整個機組的運行、故障報警并進行自動調整。當停電恢復后，控制系統可以自動重新啟動機組。用戶可以根據需要任意設定溫度、濕度。1：高效精密性先進的控制系統，比例（P）+積分（I）+微分（D）精確的控制溫度和濕度。溫度控制達到：0.5，濕度控制達到

　　32、：2Rh小面積多排數的蒸發器及小的空氣循環，確保潛熱量在95以上010的公差帶設計可大大提高節能效益和延長系統使用壽命高精密無級調節系統，可實現系統對機組性能的完美匹配！全系統控制，可實現對所有附屬設備的全方位控制，減少客戶投入！增加穩定性。2：高效率和高可靠性意大利進口優質半封閉螺桿壓縮機高效率：按照ARI標準，性能系數（COP）超過4.4W/W低噪聲：新穎的設計排除了吸氣、排氣閥門震動，噪聲顯著降低安全可靠：運轉不減少，且容忍液體回流，故障率極低壓縮機配有熱保護、相位保護,內部高溫保護，等多項保護裝置，具備優良的載液壓縮能力，無載啟動和不受磨損而影響性能的雙螺桿；可實現系統的頻繁啟動和長時間連續運轉的嚴格要求。在冬季啟動時，壓縮機正常啟動功能可防止短循環和低壓鎖死。小面積多排數蒸發器機組內裝備了小迎風面積多排數的蒸發器，大焓差，產生最大的潛冷量;最大限度凝水！保護功能為保護用戶的安全，機組報警可同時再控制面板和遠距離警報顯示器上顯示。系統設有多個特定報警以監視室內環境和部件的運行狀況。相序保護溫度探頭失效報警高溫報警壓縮機高壓報警送風機熱過載報警防凍保護強制預熱緊急停機三級安全密碼供不同
